對夾式三通球閥是一種較新型的球閥，具有開關無摩擦、密封無磨損、啟閉力矩小等特別結構的優點。這允許您減小執行器的尺寸。配備多回轉電動執行器調節和關閉介質。廣泛應用于石油、化工、城市給排水等需要嚴格關斷的工況。

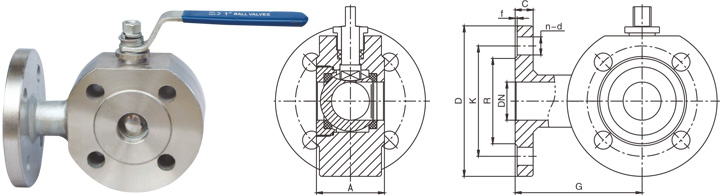

對夾式三通球閥的重要結構：
1、三通球閥在結構上采用一體化結構，四通閥座密封型，整體結構，法蘭連接少，可靠性高，設計輕巧。
2、三通球閥由閥體、閥芯、閥桿組成，該產品的閥桿一端與閥芯相連，另一端貫穿閥體。
3、三通球閥產品閥芯內部有L形第4流路，產品閥體有第5流路通過閥芯。
4、三通球閥的閥體閥腔，閥體為介質向介質提供流道，流道包括流道、二流道和第三流道。產品是，同第三流道。產品流路垂直于一和第三流路的軸線。

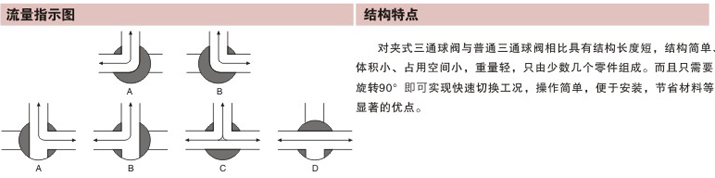

三通球閥分為T型三通球閥和L型三通球閥兩種。T型三通球閥可以互連三個正交的管道并斷開第三個可以拆分和合并的通道。L型三通球閥只能連接兩條正交的管道，不能同時連通第三條管道。
